Cómo elegir la configuración de pluma adecuada para diferentes condiciones de túneles subterráneos

Descripción:¿Busca una excavadora compacta para minería subterránea en túneles estrechos? La excavadora de orugas subterránea JINGGONG serie KWC4.0/0.12L ofrece tres configuraciones de brazo para diferentes condiciones de túnel y tareas mineras. Aprenda cómo elegir el tipo de brazo adecuado para su proyecto subterráneo.Aprenda a seleccionar el tipo de pluma adecuado según sus condiciones de trabajo subterráneas. Contáctenos para obtener una solución personalizada para su proyecto.

Cómo elegir la excavadora minera subterránea JINGGONG KWC4.0/0.12L adecuada para operaciones en túneles

La minería subterránea y la excavación de túneles presentan una serie de desafíos únicos que rara vez se encuentran en los proyectos de construcción en superficie. El espacio limitado, los pasadizos estrechos, los frentes de trabajo irregulares y los complejos requisitos de extracción de materiales impiden que una sola máquina se adapte a todas las necesidades. Muchos compradores de equipos se centran únicamente en el peso de la máquina, la capacidad de la cuchara o la potencia del motor al buscar maquinaria.excavadoras compactas para minería subterránea, todavíaLa configuración de la pluma es uno de los factores clave que influyen en si la máquina puede funcionar de manera eficiente y segura en la obra.

La excavadora minera de orugas serie JINGGONG KWC4.0/0.12L está construida específicamente paraentornos de túneles subterráneosToda la serie comparte el mismo chasis central, paquete de potencia y sistema hidráulico, con un peso operativo de 4000 kg y una cuchara de excavación de 0,12 m³. En lugar de rediseñar toda la máquina para diferentes condiciones subterráneas,Ofrecemos tres configuraciones de pluma para adaptarnos a diferentes condiciones de túneles subterráneos.Este diseño ayuda a los operadores mineros a evitar invertir en exceso en equipos pesados personalizados, al tiempo que mantiene un inventario de repuestos para mantenimiento simple y uniforme en toda la flota.

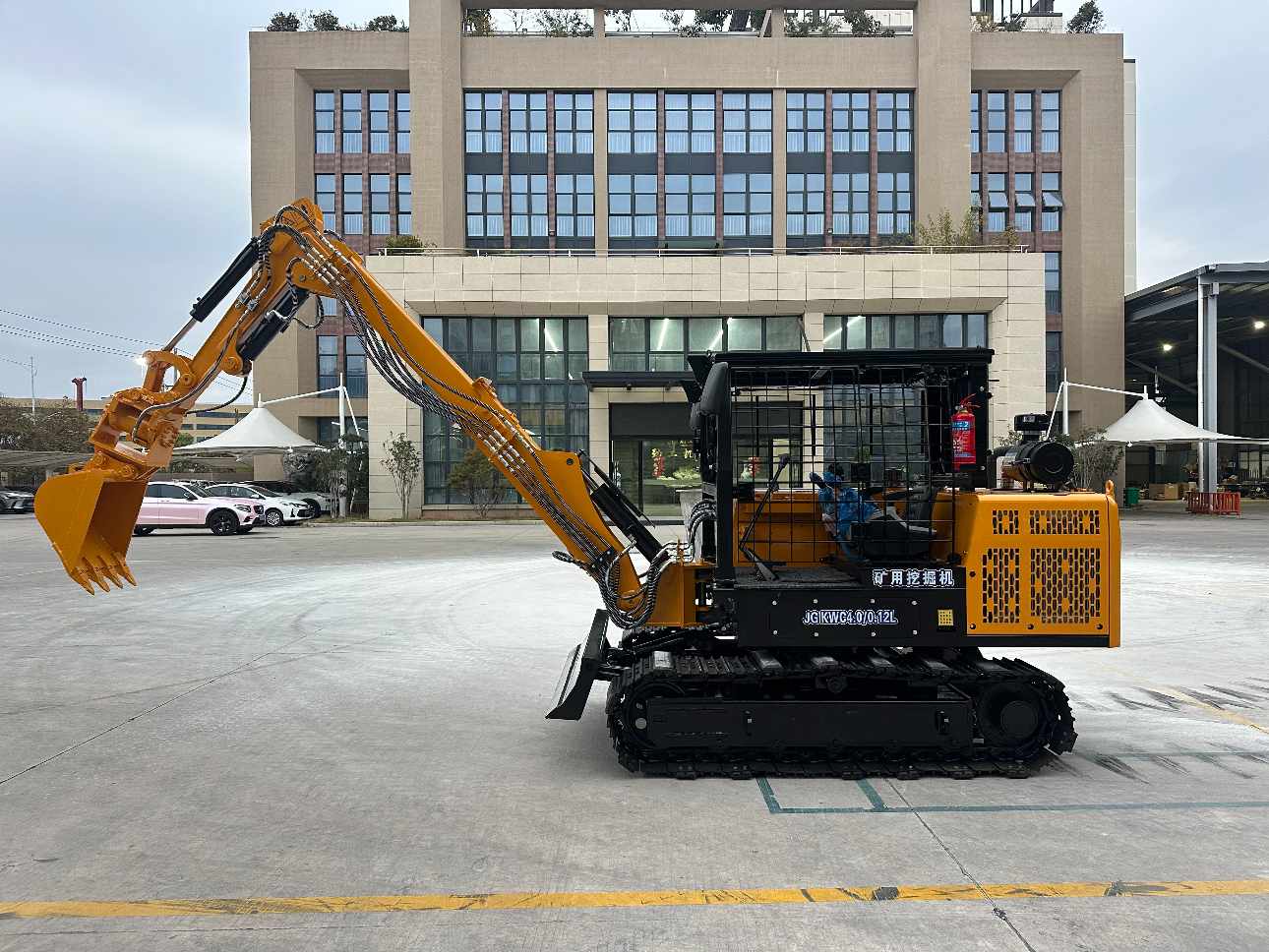

KWC4.0/0.12L (Tipo de pluma telescópica): Para túneles espaciosos con requisitos de largo alcance

Cuando su lugar de trabajo cuenta con secciones de túnel relativamente espaciosas y necesita alcanzar posiciones de excavación y remoción de escombros lejanas dentro de la galería,KWC4.0/0.12L (Tipo de pluma telescópica)será su opción práctica. Su brazo telescópico puede extenderse entre 1800 mm y 2800 mm. Para túneles con roca de pared estable y mayor distancia de trabajo horizontal, el brazo telescópico permite a los operadores manejar el lodo, la limpieza de rocas y el material.manejosin necesidad de reposicionar frecuentemente la base de la oruga. Reduce el movimiento frecuente de las orugas dentro de túneles subterráneos polvorientos.reducción del desgaste del tren de rodaje y de las orugasy reduciendo el tiempo de inactividad por reparaciones del tren de rodaje.

JinggongKWC4.0/0.12L (Tipo de pluma telescópica)Parámetros principales:

Peso operativo: 4000 kg

Potencia nominal: 33,8 kW

Velocidad de desplazamiento: 2,2 km/h - 3,7 km/h

Capacidad estándar del cubo: 0,12 m³

Recorrido de la pluma telescópica: 1800-2800 mm

Equipada con la fiable unidad de potencia XINCHAI y una estructura de pluma reforzada, esta configuración de pluma telescópica puede reducir la necesidad de reposicionar con frecuencia las orugas dentro de los túneles, disminuyendo eficazmente el desgaste del tren de rodaje y la carga de trabajo de mantenimiento diario para las flotas mineras subterráneas.

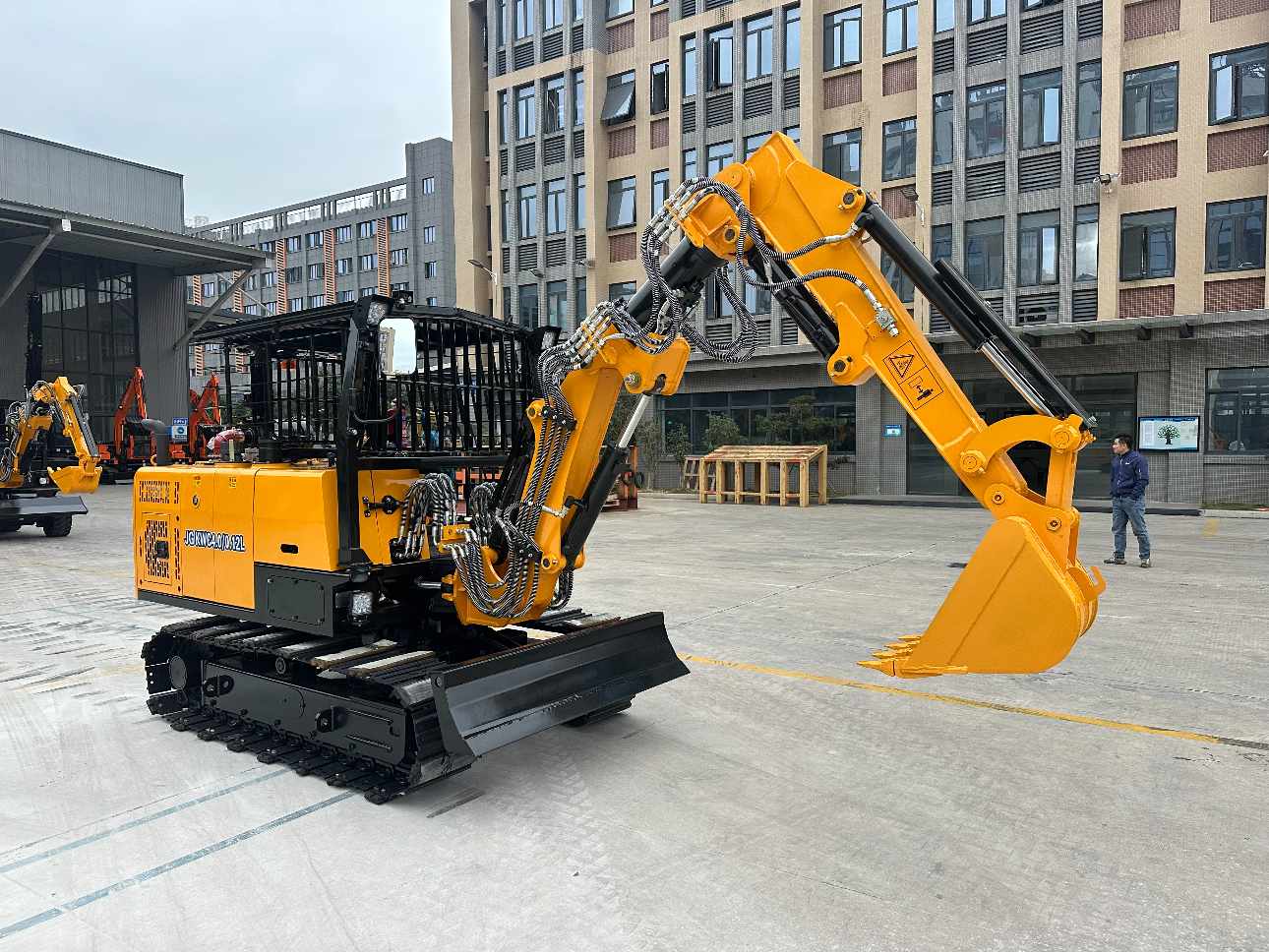

KWC4.0/0.12L (Tipo de rotación de la pluma)Optimizado para trabajos de limpieza lateral.

Para sitios donde la cobertura lateral es más importante, como túneles de sección ancha que requieren excavación en dirección lateral y manejo de rocas en múltiples ángulos,KWC4.0/0.12L (Tipo de rotación de la pluma)entra en juego.La pluma principal, con capacidad de giro, permite excavar lateralmente dentro de un amplio ángulo de trabajo, lo que permite a los operadores cubrir un área más extensa sin necesidad de reposicionar la base de orugas.Cuando la unidad de orugas permanece estacionaria, los operadores pueden cubrir una amplia zona de trabajo a izquierda y derecha. Esto es muy valioso para el recorte de la sección transversal del túnel, la limpieza de la roca caída a lo largo de las paredes laterales del túnel yiTambién puede resultar útil al cargar escombros en un vehículo de transporte situado a un lado del túnel.Resulta muy útil para minas donde se desea minimizar la necesidad de maniobrar con frecuencia las orugas en pasajes subterráneos confinados.

JinggongKWC4.0/0.12L (Tipo de rotación de la pluma)Parámetros principales:

Peso operativo: 4000 kg

Potencia nominal: 33,8 kW

Velocidad de desplazamiento: 2,2 km/h - 3,7 km/h

Capacidad estándar del cubo: 0,12 m³

Longitud de la pluma: 2000 mm

Diseñada para operaciones en túneles de gran sección, esta variante con rotación de la pluma permite realizar excavaciones laterales de gran ángulo sin mover la oruga, lo que mejora la eficiencia en la extracción de escombros para la limpieza de las paredes laterales y las tareas de carga de vehículos por un solo lado en minas subterráneas.

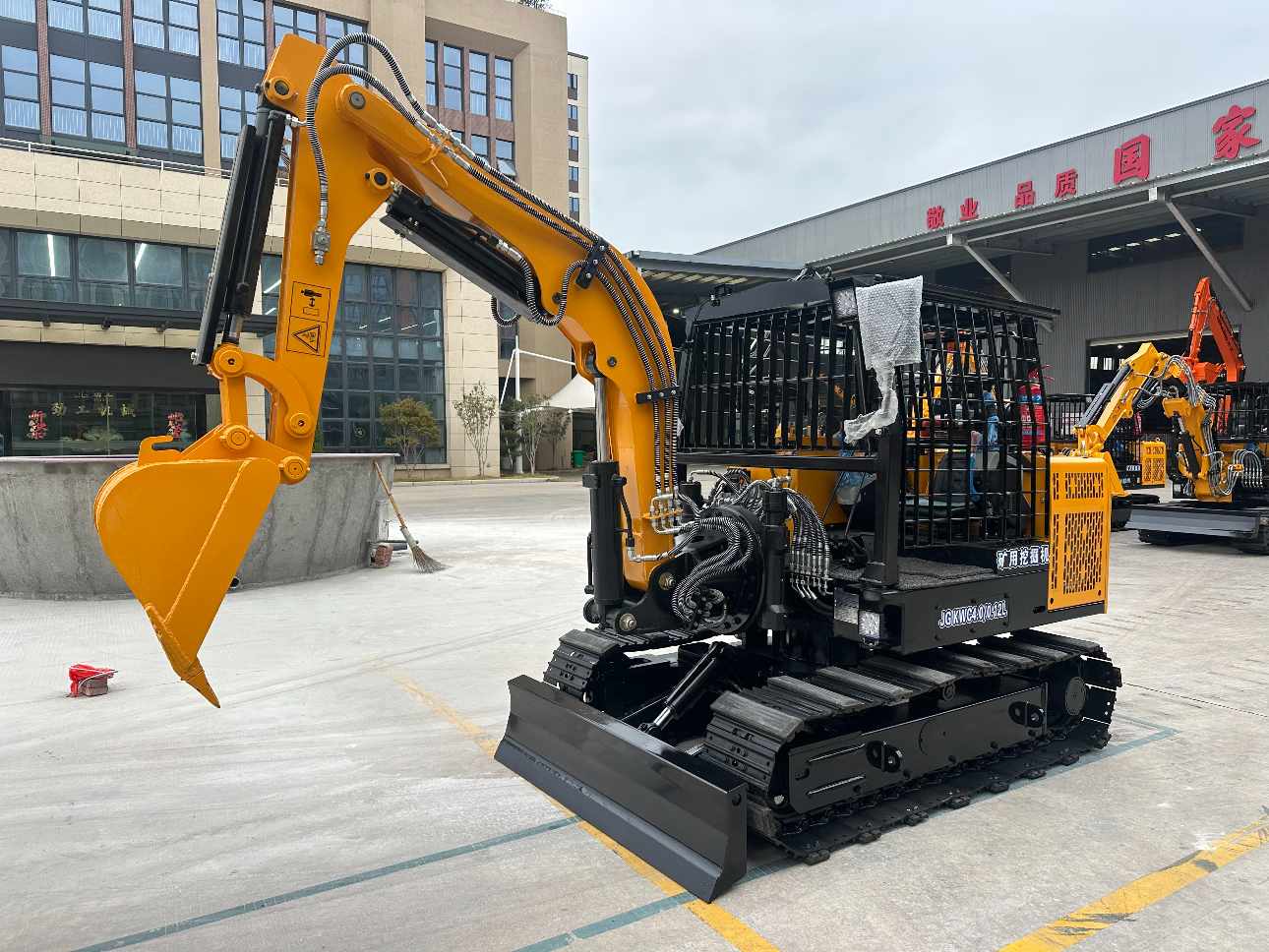

KWC4.0/0.12L (tipo de brazo intermedio oscilante)Solución compacta para galerías estrechas de poca altura.

Muchos túneles subterráneos de pequeño tamaño tienen estrictas restricciones de altura y un espacio interior reducido. En tales casos, las plumas principales excesivamente largas chocarán contra el techo o las paredes laterales del túnel durante la operación.KWC4.0/0.12L (tipo de brazo intermedio oscilante)Está diseñado para esta limitación.La configuración compacta de brazo medio oscilante está diseñada para proporcionar mayor flexibilidad en espacios superiores y de trabajo limitados.Esto permite maniobrar con flexibilidad en galerías estrechas y de poca altura. Los operarios pueden terminar la excavación, la remoción de rocas y la limpieza de residuos dentro de límites espaciales compactos.Esta configuración es especialmente adecuada para túneles mineros de pequeña escala y proyectos de desarrollo de galerías secundarias.

JinggongKWC4.0/0.12L (tipo de brazo intermedio oscilante)Parámetros principales:

Peso operativo: 4000 kg

Potencia nominal: 33,8 kW

Velocidad de desplazamiento: 2,2 km/h - 3,7 km/h

Capacidad estándar del cubo: 0,12 m³

Longitud del brazo intermedio giratorio: 990 mm

Con un diseño compacto de brazo central oscilante, esta unidad se adapta a galerías subterráneas estrechas y de poca altura.ayudando a los operadores a reducir el riesgo de interferencia de la pluma con el techo y las paredes laterales del túnel.durante las labores diarias de excavación y remoción de escombros en proyectos mineros a pequeña escala.

Ventaja de la plataforma compartida: Reduzca los costos de operación de su flota subterránea.

Cabe destacar que las tres variantes pertenecen a la familia de productos KWC4.0/0.12L.The three variants share the same core chassis, power system and major hydraulic components.For mine owners running multiple underground work faces, you can deploy different boom-version machines to match different drifts, without doubling your spare-parts stock pressure.This common platform also simplifies operator training and routine maintenance, which greatly lowers site-side operation costs.

Selectingunderground mining excavatorsshould never stop at checking general technical sheets. You need to map your real-site tunnel dimensions: maximum available height, typical tunnel width, common digging distance and main work contents. If you can clarify these site parameters, you can pick the proper boom configuration instead of simply comparing parameter tables.Looking for an underground excavator for your tunnel project? Send us your tunnel height, tunnel width, required digging depth, working distance and main application. Our engineering team can recommend the most suitable KWC4.0/0.12L boom configuration for your project.

How to Choose the Right KWC4.0/0.12L Boom Configuration?

FAQ Frequently Asked Questions

Q1: Can I switch the boom of my existing KWC4.0/0.12L excavator on-site, or do I need to send the machine back to your factory for modification?

All three boom configurations are designed for quick interchangeability on your mine site. Our engineering team will provide detailed installation guidelines and matching hydraulic pipeline interfaces. You can complete boom replacement with your on-site maintenance crew without returning the machine to our factory, which minimizes downtime for your underground mining operations.

Q2: Are spare parts for the three different boom versions interchangeable? Besides the boom structure, do core components share the same part number?

Except for the boom, arm and related joint components, all core parts including chassis, Xinchai engine, main hydraulic pump, travel motor, fuel tank and control system are fully identical. This means your spare parts inventory can be shared across all KWC4.0/0.12L units, greatly reducing your inventory pressure and procurement costs for underground fleets.

Q3: What is the maximum applicable tunnel height for the Middle Arm Swing Type KWC4.0/0.12L, and can it be used for small-scale drift excavation in hard rock mines?

The middle arm swing modEl brazo está optimizado para túneles con una altura libre de tan solo 2,2 metros, siendo ideal para galerías estrechas y de bajo perfil. Incorpora acero estructural reforzado y un sistema hidráulico de alto par, lo que lo hace totalmente adaptable para la minería de roca dura a pequeña escala, el desarrollo de galerías, la limpieza de escombros y las tareas rutinarias de remoción de material en minas subterráneas. Además, podemos ajustar la longitud del brazo según sus requisitos específicos de altura del túnel.
